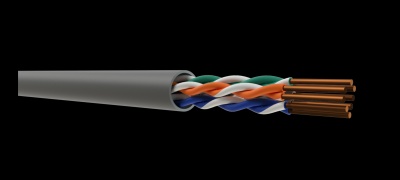

Изоляция жилы из полиэтилена высокого давленияНаружная оболочка из ПВХ. Цвет – серыйЖила из мягкой медной проволоки диаметром 0,52 ммНазначение
Кабель предназначен для стационарной прокладки внутри зданий и сооружений для работы в частотном диапазоне до 100 MHz (категория 5е по стандарту ИСО/МЭК 11801).
Технические характеристики
| Параметр | Значение | |
| Количество пар | 2 | 4,10,16,25 |
| Диаметр токопроводящей жилы | 0,5 мм | 0,52 мм |
| Расцветка жил | бело-синий/синий; бело-оранжевый/оранжевый; бело-зеленый/зеленый; бело-коричневый/коричневый |
|
| Цвет оболочки | Серый | |
| Сопротивление жилы, пересчитанное на 100 метров кабеля, при температуре 20°С | 9,6 Ом | |
| Омическая асимметрия жил в рабочей паре на длине 100 м | не более 3% | |
| Электрическое сопротивление изоляции жил, пересчитанное на 1000м и температуру 20 ºС | 150 МОм | |
| Волновое сопротивление во всем рабочем диапазоне частот | 100 ± 15 Ом | |
| Рабочая емкость пары | 5,6 нФ/100м | |
| Минимальный радиус изгиба | Не менее 10 диаметров кабеля | |
| Рабочая температура | -40°С…+60°С | |
| Температура монтажа | -10°С…+50°С | |
| Температура транспортировки и хранения | -40°С…+60°С | |
| Упаковка | Картонные коробки по 500 метров | Картонные коробки по 305 метров** |
Примечание
* По специальному требованию заказчика цвет оболочки может быть любым
** Кабель от 10 пар и выше поставляется бухтами по 305 метров
В таблице приведены номинальные значения стандарта, фактические значения вне зависимости от партии имеют лучшие показатели.
Пример полного наименования
КСВПВ-5е 4х2х0,52
Кабель структурированный высокочастотный с полиэтиленовой изоляцией жилы в ПВХ оболочке категории 5е, на 4 пары с диаметром жилы 0,52 мм.
