грозозащитный трос ГТК

грозозащитный трос ГТК

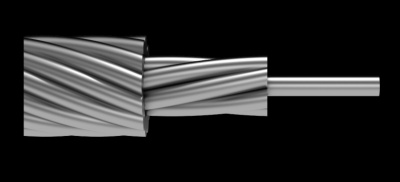

  1. Центральный силовой элемент (силовая проволока, плакированная алюминием)
  2. Оптическое волокно
  3. Проволока, плакированная алюминием

Назначение

Коррозионностойкий грозозащитный трос марки ГТК20 предназначен для защиты высоковольтной линии от прямого попадания молнии, применяется для подвеса на воздушных линиях электропередачи напряжением 35 кВ и выше.

Технические характеристики

Параметр Значение
Параметры ГТК ГТК20- 0/35- 7,6мм9кА2 ·с45кН ГТК20- 0/50- 9,1мм18кА2 ·с64кН

ГТК20-

0/70- 11,1мм36кА2 ·с91кН

ГТК20-

0/90- 12,1мм53кА2 ·с111кН
ГТК20- 0/100- 13,2мм74кА2 ·с131кН

ГТК20- 0/120- 14,2мм99кА2 ·с152кН

ГТК20-

0/300- 22,6мм637кА2 ·с383кН
Диаметр кабеля, мм 7,6 9,1 11,1 12,1 13,2 14,2 22,6
Вес кабеля, кг/км 230 328 469 574 675 783 1990
МПР, кН 45,4 64,9 91,5 111,7 131,9 152,2 383,5
МДРН, кН 28,4 40,6 57,3 69,9 82,6 95,3 240,3
СЭН, кН 13,6 19,5 27,5 33,5 39,6 45,6 115,0
Площадь сечения стальных элементов, мм2 35,0 50,0 70,7 86,3 101,7 117,8 298,5
Общее сечения ГТК, мм2 35,0 50,0 70,7 86,3 101,7 117,8 298,5
Сопротивление постоянному току при 200С, Ом/км 2,472 1,730 1,221 1,000 0,848 0,733 0,290
Термическая стойкость к току короткого замыкания, кА2с 8,7 17,7 35,8 53,4 74,2 99,4 636,7
ТКЛР, ∙10-6 1/К 12,6 12,6 12,6 12,6 12,6 12,6 12,6
Модуль упругости (конечный), кН/мм2 157,8 157,9 156,6 156,4 156,7 156,2 155,5
Модуль упругости (начальный, монтажный), кН/мм2 139,8 139,9 138,7 138,5 138,9 138,4 137,7
Модуль упругости (вытяжки), кН/мм2 123,1 123,2 122,2 122,0 122,3 121,9 121,3
Рабочая температура -60°С…+85°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -60°С…+70°С
Минимальный радиус изгиба Не менее 20 диаметров кабеля
Строительная длина 4 км

Технические характеристики волокна

Марка волокна Corning SMF 28 Ultra Corning SMF28e+BB
Рекомендация МСЭ-Т G.657A1 G.652D G.657A1 G.652D
Отклонение от концентричности сердцевины, мкм, не более: 0,5
Диаметр оболочки, мкм 125±0,7
Отклонение от круглости оболочки, %, не более 0,7
Диаметр защитного покрытия, мкм 242±5
на длине волны 1310 нм 0,32 0,34
на длине волны 1550 нм 0,18 0,20

Пример полного наименования

ГТК20-0/90-12,1 мм-53 кА2∙с-111 кН

Расшифровка кодового обозначения:

  • ГТК20 – грозозащитный трос коррозионностойкий с применением плакированной проволоки 20SA;
  • 0 – площадь сечения проволок из алюминиевого сплава, мм2;
  • 90 – площадь сечения стальных проволок, плакированных алюминием, мм2;
  • 12,1 – номинальный наружный диаметр ГТК, мм;
  • 53 – термическая стойкость к току КЗ, кА2 ∙с;
  • 111 – механическая прочность на разрыв, кН

ГТК20, содержит центральный силовой элемент из стальной проволоки, плакированной алюминием, марки 20SA. Вокруг центрального элемента скручен один или несколько повивов, состоящих из стальной проволоки плакированной алюминием, марки 20SA.
