грозозащитный трос ОКГТ-С

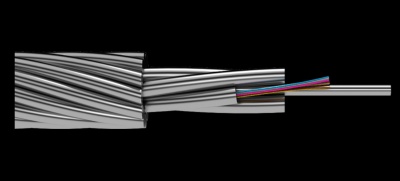

грозозащитный трос ОКГТ-С

  1. Стальная проволока, плакированная алюминием
  2. Оптическое волокно
  3. Стальной оптический модуль
  4. Гидрофобный гель

Назначение

Коррозионностойкий оптический кабель ОКГТ-С предназначен для организации волоконно-оптических линий связи на воздушных линиях электропередачи напряжением 35 кВ и выше.

Технические характеристики

Параметр Значение
Количество оптических волокон в кабеле До 288
Диаметр кабеля, мм 11-21
Вес кабеля, кг/км 330-1530
МПР, кН 47-275
МДРН, кН 28-165
Модуль упругости, кН/мм 70-160
Термическая стойкость, кА2∙с 5-550
ТОК КЗ за 1 сек, кА 4-30
Раздавливающее усилие, кН/см 1
Рабочая температура -60°С…+85°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -60°С…+70°С
Минимальный радиус изгиба Не менее 20 диаметров кабеля
Строительная длина 4 км

Технические характеристики волокна

Марка волокна Corning SMF 28 Ultra Corning SMF28e+BB
Рекомендация МСЭ-Т G.657A1 G.652D G.657A1 G.652D
Отклонение от концентричности сердцевины, мкм, не более: 0,5
Диаметр оболочки, мкм 125±0,7
Отклонение от круглости оболочки, %, не более 0,7
Диаметр защитного покрытия, мкм 242±5
на длине волны 1310 нм 0,32 0,34
на длине волны 1550 нм 0,18 0,20



Пример полного наименования

Оптический кабель ОКГТ-С-144 G.652D-13,1 мм-120кН

Кабель содержит центральный элемент – стальную проволоку, плакированную алюминием, вокруг которого скручен повив из армирующих проволок и стального оптического модуля со свободно уложенными волокнами. Оптические волокна в модуле сгруппированы в пучки. Каждый пучок волокон имеет обмотку цветной синтетической нитью. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. Поверх спирально накладывается один повив из армирующих проволок.
