распределительный райзер/ОБВ

распределительный райзер/ОБВ

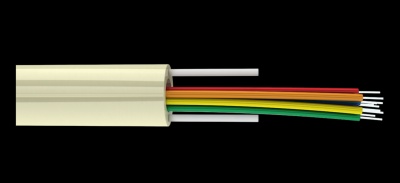

  1. Буферное покрытие
  2. Стеклопластиковые прутки
  3. Риски (указание мест открытия кабеля)
  4. Оптическое волокно
  5. Оболочка

Назначение

Оптический кабель типа ОБВ применяется в качестве распределительного кабеля для прокладки внутри помещений с прямым доступом к волокнам.

Технические характеристики

Параметр Значение
Количество оптических волокон в кабеле До 4 До 12 До 24 До 36 До 48
Растягивающее усилие, Н 400
Диаметр кабеля, мм 6,5 8,5 10,5 14,5 14,5
Вес кабеля, кг/км 41,5 63,8 90,1 156,5 168,6
Радиус изгиба, мм 65 85 105 145 145
Раздавливающее усилие, Н/см 80
Рабочая температура -30°С…+50°С
Температура монтажа -10°С…+50°С
Температура транспортировки и хранения -50°С…+50°С
Минимальный радиус изгиба Не менее 10 диаметров кабеля
Строительная длина 4 км

Технические характеристики волокна

Марка волокна Corning SMF 28 Ultra Corning SMF28e+BB
Рекомендация МСЭ-Т G.657A1 G.652D G.657A1 G.652D
Отклонение от концентричности сердцевины, мкм, не более: 0,5
Диаметр оболочки, мкм 125±0,7
Отклонение от круглости оболочки, %, не более 0,7
Диаметр защитного покрытия, мкм 242±5
на длине волны 1310 нм 0,32 0,34
на длине волны 1550 нм 0,18 0,20

Пример полного наименования

Оптический кабель ОБВ-нг(А)-24 G.652D 400 Н

Кабель содержит пучок оптических волокон в буферном покрытии. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, с пониженным дымо- и газовыделением, не выделяющей коррозионно-активные и газообразные продукты при горении и тлении, с низкой токсичностью продуктов горения. В оболочке кабеля диаметрально противоположно расположены два стеклопластиковых прутка, которые предотвращают осевое кручение кабеля и выполняют функции силовых элементов.
