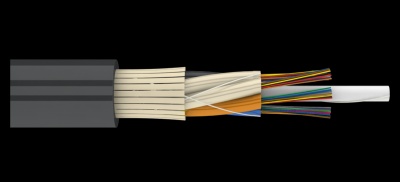

Наружная оболочкаУпрочняющие элементы стеклонитиВодоблокирующие нитиОптический модульГидрофобный гельОптическое волокноЦентральный силовой элементНазначение
Оптический кабель типа ДПО предназначен для прокладки в кабельной канализации, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, внутри зданий, в трубах (включая метод пневмопрокладки), а также для подвески между опорами и зданиями на внешний силовой элемент, а также методом навивки.
Технические характеристики
| Параметр | Значение | |||
| Количество оптических волокон в кабеле | До 48 | До 72 | До 96 | До 144 |
| Растягивающее усилие, кН | 1,5 | |||
| Диаметр кабеля, мм | 9,6 | 9,9 | 10,8 | 11,6 |
| Вес кабеля, кг/км | 68,5 | 71,6 | 83,8 | 94,7 |
| Радиус изгиба, мм | 144,0 | 148,5 | 162,0 | 174,0 |
| Растягивающее усилие, кН | 2 | |||
| Диаметр кабеля, мм | 9,8 | 10 | 10,8 | 11,6 |
| Вес кабеля, кг/км | 71,5 | 73,2 | 83,8 | 94,7 |
| Радиус изгиба, мм | 147 | 150 | 162 | 174 |
| Растягивающее усилие, кН | 2,7 | |||
| Диаметр кабеля, мм | 9,9 | 10,2 | 10,9 | 11,6 |
| Вес кабеля, кг/км | 74,6 | 77,7 | 85,3 | 96,1 |
| Радиус изгиба, мм | 148,5 | 153,0 | 163,5 | 174,0 |
| Раздавливающее усилие, кН/см | 0,3 | |||
| Рабочая температура | -60°С…+70°С | |||
| Температура монтажа | -30°С…+50°С | |||
| Температура транспортировки и хранения | -60°С…+70°С | |||
| Минимальный радиус изгиба | Не менее 15 диаметров кабеля | |||
| Строительная длина | 4 км | |||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонения от концентричности серцевины, мкм, не более | 0,5 | |
| Диаметр оболочки, мкм | 125+-0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242+-5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ДПО-48 G.652D 2,7кН
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня со спирально наложенной водоблокирующей нитью, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях заполнено гидрофобным гелем. Сердечник скреплен обмоточными нитями с водоблокирующим свойством. На сердечник накладывается оболочка из полиэтилена средней плотности. В качестве дополнительных силовых элементов на сердечник могут накладываться стеклонити.
Скачать характеристики оптического кабеля ДПО в формате PDF
Скачать сертификаты и декларации оптического кабеля ДПО в формате PDF
