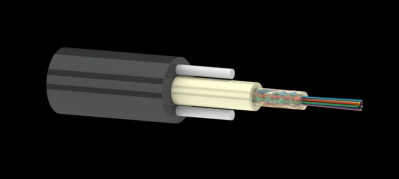

дроп-круглый ОКДК-2Д

дроп-круглый ОКДК-2Д

  1. Силовые элементы (стеклопластиковые прутки)
  2. Оптический модуль
  3. Наружная оболочка из полиэтилена
  4. Гидрофобный гель
  5. Оптическое волокно

Назначение

Оптический кабель типа ОКДК-2Д применяется для подвеса (при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям) на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач с максимальной величиной потенциала электрического поля до 12кВ, а также между зданиями и сооружениями.

Технические характеристики

Параметр Значение
Растягивающее усилие, кН 1 кН 1,5 кН
Конструкция до 12 оптических волокон в кабеле
Диаметр кабеля, мм 5,2 5,8
Вес кабеля, кг/км 22,8 28,8
Раздавливающее усилие, кН/см 0,3
Рабочая температура -50°С…+70°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -50°С…+70°С
Минимальный радиус изгиба Не менее 15 диаметров кабеля
Строительная длина 2 км

Технические характеристики волокна

Марка волокна Corning SMF 28 Ultra Corning SMF28e+BB
Рекомендация МСЭ-Т G.657A1 G.652D G.657A1 G.652D
Отклонение от концентричности сердцевины, мкм, не более: 0,5
Диаметр оболочки, мкм 125±0,7
Отклонение от круглости оболочки, %, не более 0,7
Диаметр защитного покрытия, мкм 242±5
на длине волны 1310 нм 0,32 0,34
на длине волны 1550 нм 0,18 0,20

Пример полного наименования

Оптический кабель ОКДК-2Д-08 G.657 А1 1,5кН

Оптический кабель содержит центральный оптический модуль с 8-мью свободно уложенными волокнами стандарта G.657 А1 c максимально допустимым растягивающим усилием 1,5кН.
