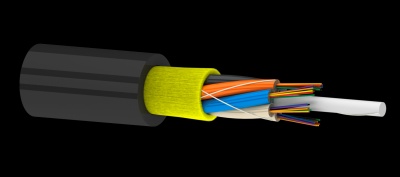

Оптическое волокноСиловые элементы (арамидные нити)Водоблокирующая нитьКордельНаружная оболочка из полиэтиленаЦентральный силовой элемент (стеклопластиковый пруток)Гидрофобный гельОптический модульНазначение
Оптический кабель типа ОКСН применяется для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями; в кабельной канализации, в трубах, в блоках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.
Технические характеристики
| Параметр | Значение | |||||
| Количество оптических волокон в кабеле | 24 | 48 | 64 | 72 | 96 | 144 |
| Растягивающее усилие, кН | 3 | |||||
| Диаметр кабеля, мм | 7,5 | 8,0 | 9,2 | 8,3 | 9,6 | 12,4 |
| Вес кабеля, кг/км | 43,3 | 48,3 | 61,9 | 51,0 | 65,0 | 106,2 |
| Растягивающее усилие, кН | 7 | |||||
| Диаметр кабеля, мм | 10,2 | 10,8 | 12,5 | 11,3 | 13,3 | 16,8 |
| Вес кабеля, кг/км | 81,7 | 89,2 | 116,7 | 97,1 | 128,3 | 203,0 |
| Растягивающее усилие, кН | 10 | |||||
| Диаметр кабеля, мм | 10,4 | 11,0 | 12,6 | 11,5 | 13,5 | 16,9 |
| Вес кабеля, кг/км | 85,5 | 93,4 | 119,0 | 100,6 | 131,5 | 206,3 |
| Раздавливающее усилие, кН/см | 0,3 | |||||
| Рабочая температура | -60°С…+70°С | |||||
| Температура монтажа | -30°С…+50°С | |||||
| Температура транспортировки и хранения | -60°С…+70°С | |||||
| Минимальный радиус изгиба | Не менее 15 диаметров кабеля | |||||
| Строительная длина | 4 км | |||||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонения от концентричности серцевины, мкм, не более | 0,5 | |
| Диаметр оболочки, мкм | 125+-0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242+-5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ОКСН-А-48 G.652D 10кН
Оптический кабель для подвеса содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенным волокном стандарта G.652D c максимально допустимым растягивающим усилием 10кН.
