подвес восьмерка ОК8Ц

подвес восьмерка ОК8Ц

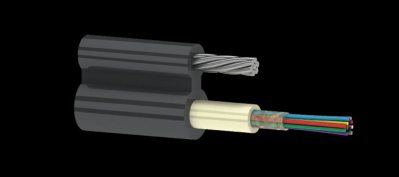

  1. Оптическое волокно
  2. Подвесной элемент (стальные трос или проволока)
  3. Наружная оболочка из полиэтилена
  4. Оптический модуль
  5. Гидрофобный гель

Назначение

Оптический кабель типа ОК8Ц предназначен для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями; в кабельной канализации, в трубах, в блоках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.

Технические характеристики

Параметр Значение
Количество оптических волокон в кабеле 2-12 16-24
Растягивающее усилие (подвесной элемент – стальная проволока), кН 2,6
Диаметр кабеля, мм 3,8 3,8
Вес кабеля, кг/км 44,7 45,8
Растягивающее усилие (подвесной элемент – стальной трос), кН 6,0
Диаметр кабеля, мм 4,4  4,4
Вес кабеля, кг/км 54,3  55,4
Раздавливающее усилие, кН/см 0,3
Рабочая температура -60°С…+70°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -60°С…+70°С
Минимальный радиус изгиба Не менее 15 диаметров кабеля
Строительная длина 3 км

Технические характеристики волокна

Марка волокна Corning SMF 28 Ultra Corning SMF28e+BB
Рекомендация МСЭ-Т G.657A1 G.652D G.657A1 G.652D
Отклонение от концентричности сердцевины, мкм, не более: 0,5
Диаметр оболочки, мкм 125±0,7
Отклонение от круглости оболочки, %, не более 0,7
Диаметр защитного покрытия, мкм 242±5
на длине волны 1310 нм 0,32 0,34
на длине волны 1550 нм 0,18 0,20



Пример полного наименования

Оптический кабель ОК8Ц-8 G.652D 6кН

Оптический кабель для подвеса содержит центральный оптический модуль с 8-мью свободно уложенными волокнами стандарта G.652D c максимально допустимым растягивающим усилием 6кН.
