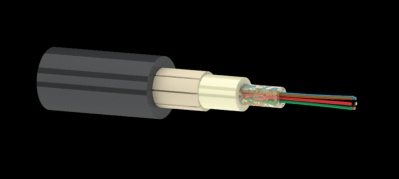

Гидрофобный гельОптический модульУпрочняющие элементы (стеклонити)Наружная оболочка из полиэтиленаОптическое волокноНазначение
Оптический кабель типа ОКЦ применяется для прокладки внутри зданий, в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях, а также для наружной прокладки по внешним фасадам зданий. Для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями.
Технические характеристики
| Параметр | Значение | |
| Растягивающее усилие, кН | 1 | |
| Конструкция до 4/8 оптических волокон в кабеле | До 4 | До 8 |
| Диаметр кабеля, мм | 4,9 | 5,1 |
| Вес кабеля, кг/км | 20,5 | 21,4 |
| Конструкция до 12/16 оптических волокон в кабеле | До 12 | До 16 |
| Диаметр кабеля, мм | 5,2 | 5,4 |
| Вес кабеля, кг/км | 22,5 | 23,6 |
| Конструкция до 24 оптических волокон в кабеле | 24 | |
| Диаметр кабеля, мм | 5,6 | |
| Вес кабеля, кг/км | 25,3 | |
| Раздавливающее усилие, кН/см | 0,3 | |
| Рабочая температура | -40°С…+70°С | |
| Температура монтажа | -30°С…+50°С (полиэтилен)/-10°С…+50°С(нг(А)-LS) | |
| Температура транспортировки и хранения | -40°С…+70°С | |
| Минимальный радиус изгиба | Не менее 10 диаметров кабеля | |
| Строительная длина | 3 км | |
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонение от концентричности сердцевины, мкм, не более: | 0,5 | |
| Диаметр оболочки, мкм | 125±0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242±5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ОКЦ-08 G.652D 1кН
Оптический кабель универсальный содержит центральный оптический модуль с 8-мью свободно уложенными волокнами стандарта G.652D c максимально допустимым растягивающим усилием 1кН.
