грунт ОКГ

грунт ОКГ

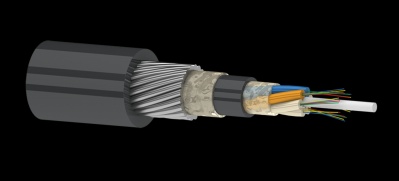

  1. Центральный силовой элемент (стеклопластиковый пруток)
  2. Броня из стальной проволоки
  3. Наружная оболочка из полиэтилена
  4. Гидрофобный гель
  5. Гидрофобный гель
  6. Промежуточная оболочка из полиэтилена
  7. Оптический модуль
  8. Оптическое волокно

Назначение

Оптический кабель типа ОКГ применяется при наличии особо высоких требований по механической устойчивости: в грунтах всех групп, в болотах, неглубоких несудоходных реках.

Технические характеристики

Параметр Значение
Растягивающее усилие, кН 7
Количество оптических волокон в кабеле 4 8 12 16-32 48
Диаметр кабеля, мм 11,6 12,4 11,6 12,4 13,5
Вес кабеля, кг/км 204 240,9 204,5 228,7 269,6
Количество оптических волокон в кабеле 64 72 96 144
Диаметр кабеля, мм 14,8  14,0  14,4  16,2
Вес кабеля, кг/км 323,9  284,2  309,2  408,6
Раздавливающее усилие, кН/см 0,4
Рабочая температура -50°С…+70°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -50°С…+70°С
Минимальный радиус изгиба Не менее 15 диаметров кабеля
Строительная длина 4 км

Технические характеристики волокна

Марка волокна Corning SMF 28 Ultra Corning SMF28e+BB
Рекомендация МСЭ-Т G.657A1 G.652D G.657A1 G.652D
Отклонение от концентричности сердцевины, мкм, не более: 0,5
Диаметр оболочки, мкм 125±0,7
Отклонение от круглости оболочки, %, не более 0,7
Диаметр защитного покрытия, мкм 242±5
на длине волны 1310 нм 0,32 0,34
на длине волны 1550 нм 0,18 0,20

Пример полного наименования

Оптический кабель ОКГ-48 G.652D 7кН

Оптический кабель в грунт содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенным волокном стандарта G.652D c максимально допустимым растягивающим усилием 7кН.
