грунт ОКГЦ

грунт ОКГЦ

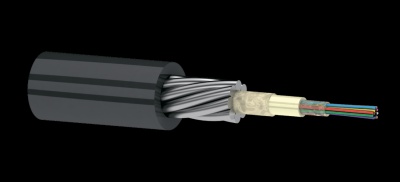

  1. Броня из стальной проволоки
  2. Оптическое волокно
  3. Гидрофобный гель
  4. Гидрофобный гель
  5. Оптический модуль
  6. Наружная оболочка из полиэтилена

Назначение

Оптический кабель типа ОКГЦ предназначен для прокладки в грунт, в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, между зданиями и сооружениям, внутри зданий, при опасности повреждения грызунами.

Технические характеристики

Параметр Значение
Растягивающее усилие 5кН 7кН
Конструкция до 16 оптических волокон в кабеле
Диаметр кабеля 7,9 мм 8,7 мм
Вес кабеля 101,9 кг/км 135.9 кг/км
Конструкция до 24 оптических волокон в кабеле
Диаметр кабеля 8,1 мм 8,7 мм
Вес кабеля 109,5 кг/км 135,9 кг/км
Раздавливающее усилие 0,5 кН/см
Рабочая температура -50оС...+70оС
Температура монтажа -30оС...+50оС
Температура транспортировки и хранения -50оС...+70оС
Минимальный радиус изгиба Не менее 15 диаметров кабеля
Строительная длина 4 км

Технические характеристики волокна

Марка волокна Corning SMF 28 Ultra Corning SMF28e+BB
Рекомендация МСЭ-Т G.657A1 G.652D G.657A1 G.652D
Отклонения от концентричности серцевины, мкм, не более 0,5
Диаметр оболочки, мкм 125+-0,7
Отклонение от круглости оболочки, %, не более 0,7
Диаметр защитного покрытия, мкм 242+-5
на длине волны 1310 нм 0,32 0,34
на длине волны 1550 нм 0,18 0,20

Пример полного наименования

Оптический кабель ОКГЦ-08 G.652D 7кН

Оптический кабель в грунт содержит центральный оптический модуль с 8-мью свободно уложенными волокнами стандарта G.652D c максимально допустимым растягивающим усилием 7кН.
