канализация ОКК

канализация ОКК

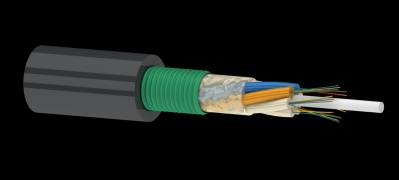

  1. Гидрофобный гель
  2. Наружная оболочка из полиэтилена
  3. Оптический модуль
  4. Оптическое волокно
  5. Центральный силовой элемент (стеклопластиковый пруток)
  6. Броня из гофрированной стальной ленты

Назначение

Оптический кабель типа ОКДК-2Д применяется для подвеса (при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям) на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач с максимальной величиной потенциала электрического поля до 12кВ, а также между зданиями и сооружениями.

Технические характеристики

Параметр Значение
Растягивающее усилие, кН 2,7
Количество оптических волокон в кабеле 4-28 32-48 64 72 96 144
Диаметр кабеля, мм 9,8 10,6 11,9 11,2 12,6 15,8
Вес кабеля, кг/км 103,4 115,2 123,7 139,4 154,8 226,9
Раздавливающее усилие, кН/см 0,3
Рабочая температура -50°С…+70°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -50°С…+70°С
Минимальный радиус изгиба Не менее 15 диаметров кабеля
Строительная длина 4 км

Технические характеристики волокна

Марка волокна Corning SMF 28 Ultra Corning SMF28e+BB
Рекомендация МСЭ-Т G.657A1 G.652D G.657A1 G.652D
Отклонение от концентричности сердцевины, мкм, не более: 0,5
Диаметр оболочки, мкм 125±0,7
Отклонение от круглости оболочки, %, не более 0,7
Диаметр защитного покрытия, мкм 242±5
на длине волны 1310 нм 0,32 0,34
на длине волны 1550 нм 0,18 0,20

Пример полного наименования

Оптический кабель ОКК-48 G.652D 2,7кН

Оптический кабель в канализацию содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенным волокном стандарта G.652D c максимально допустимым растягивающим усилием 2,7кН.
