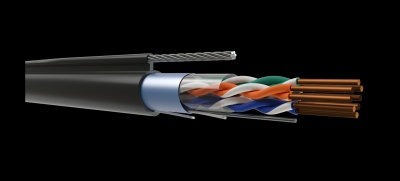

Наружная оболочка из полиэтилена. Цвет – черныйПоясная изоляция из ленты ПЭТЭЭкран из алюмофлексаРипкордЖила из мягкой медной проволоки диаметром 0,52 ммИзоляция жилы из полиэтилена высокого давленияСтальной оцинкованный тросСтальная проволокаНазначение
Кабель предназначен для наружной прокладки, для протягивания между опорами или зданиями на расстоянии до 100 м, соединения сегментов кабельной системы 5е категории (по стандарту ИСО/МЭК 11801) в частотном диапазоне до 100 МГц.
Технические характеристики
| Параметр | Значение |
| Количество пар | 4 |
| Диаметр токопроводящей жилы | 0,52 мм |
| Расцветка жил | бело-синий/синий; бело-оранжевый/оранжевый; бело-зеленый/зеленый; бело-коричневый/коричневый |
| Цвет оболочки | Черный |
| Сопротивление жилы, пересчитанное на 100 метров кабеля, при температуре 20°С | 9,6 Ом |
| Омическая асимметрия жил в рабочей паре на длине 100 м | не более 3% |
| Электрическое сопротивление изоляции жил, пересчитанное на 1000м и температуру 20 ºС | 150 МОм |
| Волновое сопротивление во всем рабочем диапазоне частот | 100 ± 15 Ом |
| Рабочая емкость пары | 5,6 нФ/100м |
| Минимальный радиус изгиба | Не менее 10 диаметров кабеля |
| Рабочая температура | -40°С…+60°С |
| Температура монтажа | -20°С…+60°С |
| Температура транспортировки и хранения | -40°С…+60°С |
| Упаковка | Бухты по 305 метров |
Примечание
В таблице приведены номинальные значения стандарта, фактические значения вне зависимости от партии имеют лучшие показатели.
Пример полного наименования
КСВППэт-5е 4х2х0,52
Кабель структурированный высокочастотный с полиэтиленовой изоляцией, экранированный, со стальным оцинкованным тросом, жилы в полиэтиленовой оболочке категории 5е, на 4 пары с диаметром жилы 0,52 мм.
