Алюминиевая оболочкаСтальная проволока, плакированная алюминиемСтальной оптический модульГидрофобный гельОптическое волокноНазначение
Коррозионностойкий оптический кабель ОКГТ-Ц-А предназначен для организации волоконно-оптических линий связи на воздушных линиях электропередачи напряжением 35 кВ и выше.
Технические характеристики
| Параметр | Значение | ||
| Количество оптических волокон в кабеле | |||
| Типовые конструкции | ОКГТ-Ц-А-48 -10,9мм - 28кА2·с - 67кН |
ОКГТ-Ц-А-48 -12,1мм - 46кА2·с - 87кН |
ОКГТ-Ц-А-48 -14,0мм – 96кА2·с – 109кН |
| Диаметр кабеля, мм | 10,9 | 12,1 | 14,0 |
| Вес кабеля, кг/км | 404 | 516 | 668 |
| МПР, кН | 67,9 | 87 | 109,5 |
| МДРН, кН | 32,8 | 43,7 | 52,8 |
| СЭН, кН | 20,4 | 26 | 32,9 |
| Сечение стали, мм2 | 53,6 | 70,5 | 85,0 |
| Полное сечение кабеля, мм2 | 67,7 | 84,6 | 119,6 |
| Модуль упругости (после вытяжки), кН/мм | 92,5 | 98,6 | 84,4 |
| Модуль упругости (начальный, монтажный), кН/мм | 105,0 | 112,0 | 95,8 |
| Модуль упругости (конечный), кН/мм | 132,9 | 137,9 | 126,5 |
| ТКЛР, ∙10-6 1/К | 13,6 | 13,4 | 14,0 |
| Сопротивление постоянному току при 200С, Ом/км | 0,967 | 0,813 | 0,498 |
| Термическая стойкость (нач.t=250С, кон.t=2000C), кА2∙с | 28,5 | 45,6 | 96,3 |
| ТОК КЗ за 1 сек, кА | 5,3 | 6,8 | 9,8 |
| Раздавливающее усилие | 1,0 кН/см | ||
| Рабочая температура | -60°С…+85°С | ||
| Температура монтажа | -30°С…+50°С | ||
| Температура транспортировки и хранения | -60°С…+70°С | ||
| Минимальный радиус изгиба | Не менее 20 диаметров кабеля | ||
| Строительная длина | 4 км | ||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонение от концентричности сердцевины, мкм, не более: | 0,5 | |
| Диаметр оболочки, мкм | 125±0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242±5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ОКГТ-Ц-А-48 G.652D-10,9мм-67кН

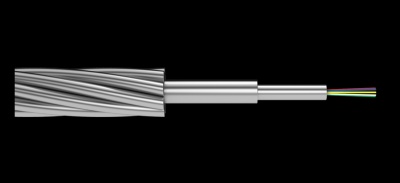

Кабель содержит центральный стальной оптический модуль, покрытый алюминием, со свободно уложенными волокнами. Оптические волокна в модуле сгруппированы в пучки. Каждый пучок волокон имеет обмотку цветной синтетической нитью. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. На центральный оптический модуль спирально накладывается один повив из армирующих проволок.
