Стальной оптический модульСтальная проволока, плакированная проволокаГидрофобный гельОптическое волокноНазначение
Коррозионностойкий оптический кабель ОКГТ-Ц предназначен для организации волоконно-оптических линий связи на воздушных линиях электропередачи напряжением 35 кВ и выше.
Технические характеристики
| Параметр | Значение | ||
| Количество оптических волокон в кабеле | 24 | 48 | |
| Диаметр кабеля, мм | 8,2 | 11,2 | 10,1 |
| Вес кабеля, кг/км | 244 | 477 | 363 |
| МПР, кН | 44 | 89 | 65,2 |
| МДРН, кН | 22 | 44,2 | 32,9 |
| СЭН, кН | 13 | 27 | 19,5 |
| Сечение стали, мм2 | 34,4 | 69,3 | 51,3 |
| Полное сечение кабеля, мм2 | 36,0 | 70,9 | 53,4 |
| Модуль упругости (после вытяжки), кН/мм2 | 116,8 | 119,0 | 117,8 |
| Модуль упругости (начальный. монтажный), кН/мм2 | 132,6 | 135,2 | 133,7 |
| Модуль упругости (конечный), кН/мм2 | 156,8 | 156,2 | 154,8 |
| ТКЛР, ∙10-6 1/К | 12,0 | 12,3 | 12,7 |
| Сопротивление постоянному току при 200С, Ом/км | 2,449 | 1,232 | 1,644 |
| Термическая стойкость (нач.t=250С, конеч.t=2000C), кА2∙с | 6,3 | 25 | 13,9 |
| ТОК КЗ за 1 сек, кА | 2,5 | 5,0 | 3,7 |
| Раздавливающее усилие, кН/см | 1 | ||
| Рабочая температура | -60°С…+85°С | ||
| Температура монтажа | -30°С…+50°С | ||
| Температура транспортировки и хранения | -60°С…+70°С | ||
| Минимальный радиус изгиба | Не менее 20 диаметров кабеля | ||
| Строительная длина | 4 км | ||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонение от концентричности сердцевины, мкм, не более: | 0,5 | |
| Диаметр оболочки, мкм | 125±0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242±5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ОКГТ-Ц-24 G.652D-8,2мм 44кН

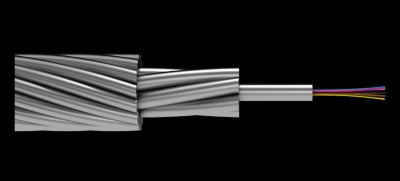

Кабель содержит центральный стальной оптический модуль со свободно уложенными волокнами. Оптические волокна в модуле сгруппированы в пучки. Каждый пучок волокон имеет обмотку цветной синтетической нитью. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. На центральный оптический модуль спирально накладывается один повив из армирующих проволок.
Скачать характеристики оптического кабеля ОКГТ-Ц в формате PDF
Скачать сертификаты и декларации оптического кабеля ОКГТ-Ц в формате PDF
