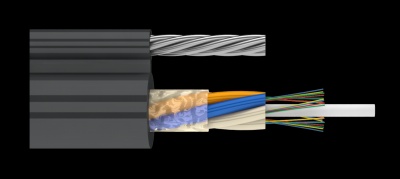

Полиэтиленовая оболочкаСтальной тросКордельОптический модульГидрофобный гельОптическое волокноЦентральный силовой элементНазначение
Оптический кабель типа ДПОм предназначен для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями; в кабельной канализации, в трубах, в блоках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.
Технические характеристики
| Параметр | Значение | ||||||
| Количество оптических волокон в кабеле | До 16 | До 32 | До 48 | До 64 | До 72 | До 96 | До 144 |
| Растягивающее усилие, кН | 4 | ||||||
| Диаметр кабеля, мм | 8,6 | 8,9 | 9,3 | 9,8 | 10,4 | 11,4 | 13,8 |
| Вес кабеля, кг/км | 99,7 | 101,9 | 107,2 | 113,0 | 125,6 | 141,0 | 108,7 |
| Растягивающее усилие, кН | 6 | ||||||
| Диаметр кабеля, мм | 8,6 | 8,9 | 9,3 | 9,8 | 10,4 | 11,4 | 13,8 |
| Вес кабеля, кг/км | 116,7 | 118,9 | 124,2 | 129,9 | 142,6 | 158,0 | 197,7 |
| Растягивающее усилие, кН | 9 | ||||||
| Диаметр кабеля, мм | 8,6 | 8,9 | 9,3 | 9,8 | 10,4 | 11,4 | 13,8 |
| Вес кабеля, кг/км | 137,5 | 139,7 | 144,9 | 150,7 | 163,4 | 178,7 | 218,4 |
| Растягивающее усилие, кН | 12 | ||||||
| Диаметр кабеля, мм | 8,6 | 8,9 | 9,3 | 9,8 | 10,4 | 11,4 | 13,8 |
| Вес кабеля, кг/км | 161,6 | 163,8 | 169,0 | 174,8 | 187,5 | 202,8 | 242,5 |
| Раздавливающее усилие | 0,3 кН/см | ||||||
| Рабочая температура | -60°С…+70°С | ||||||
| Температура монтажа | -30°С…+50°С | ||||||
| Температура транспортировки и хранения | -60°С…+70°С | ||||||
| Минимальный радиус изгиба | Не менее 15 диаметров кабеля | ||||||
| Строительная длина | 4 км | ||||||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонения от концентричности серцевины, мкм, не более | 0,5 | |
| Диаметр оболочки, мкм | 125+-0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242+-5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ДПОм-32 G.652D 9кН
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. В качестве подвесного элемента используется стальной трос. На сердечник и подвесной элемент накладывается оболочка из полиэтилена средней плотности.
