Оптическое волокноГидрофобный гельОптический модульАрамидные нитиКордельНаружная оболочкаЦентральный силовой элементНазначение
Оптический кабель типа ДОТа предназначен для подвеса на опорах воздушных линий связи, контактной сети и автоблокировки железных дорог, линий электропередач, столбах освещения, энергообъектах, между зданиями и сооружениями; для прокладки в грунт, в кабельной канализации, в трубах (включая метод пневмопрокладки), в блоках, в лотках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.
Технические характеристики
| Параметр | Значение | |||
| Количество оптических волокон в кабеле | До 48 | До 72 | До 96 | До 144 |
| Растягивающее усилие, кН | От 1,5 до 2 | |||
| Диаметр кабеля, мм | 7,6 | 8,3 | 9,2 | 10,0 |
| Вес кабеля, кг/км | 43,0 | 49,9 | 60,5 | 69,7 |
| Радиус изгиба, мм | 114 | 125 | 138 | 150 |
| Растягивающее усилие, кН | 4 | |||
| Диаметр кабеля, мм | 10,8 | 11,4 | 12,0 | 12,6 |
| Вес кабеля, кг/км | 88,8 | 97,5 | 106,2 | 115,4 |
| Радиус изгиба, мм | 162 | 171 | 180 | 189 |
| Растягивающее усилие, кН | 7 | |||
| Диаметр кабеля, мм | 10,9 | 11,5 | 12,1 | 12,7 |
| Вес кабеля, кг/км | 91,3 | 99,3 | 108,1 | 117,4 |
| Радиус изгиба, мм | 164 | 173 | 182 | 191 |
| Растягивающее усилие, кН | 10 | |||
| Диаметр кабеля, мм | 11,2 | 11,7 | 12,3 | 12,9 |
| Вес кабеля, кг/км | 96,9 | 104,2 | 112,5 | 122,2 |
| Радиус изгиба, мм | 168 | 176 | 185 | 194 |
| Раздавливающее усилие | 0,3 кН/см | |||
| Рабочая температура | -60°С…+70°С | |||
| Температура монтажа | -30°С…+50°С | |||
| Температура транспортировки и хранения | -60°С…+70°С | |||
| Минимальный радиус изгиба | Не менее 15 диаметров кабеля | |||
| Строительная длина | 4 км | |||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонения от концентричности серцевины, мкм, не более | 0,5 | |
| Диаметр оболочки, мкм | 125+-0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242+-5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ДОТа 48 G.652D 4кН

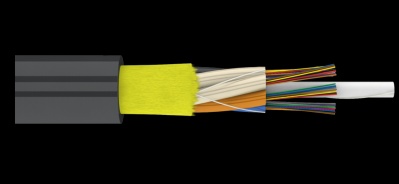

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня со спирально наложенной водоблокирующей нитью, вокруг которого скручены оптические модули со свободно уложенными волокнами. Сердечник скреплен двумя обмоточными нитями с водоблокирующим свойством. На сердечник спирально накладываются арамидные нити и оболочка из полиэтилена средней плотности.
