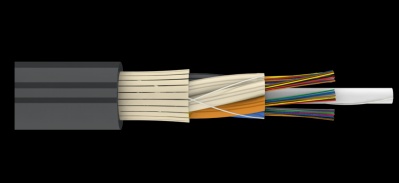

Оптическое волокноОптический модульГидрофобный гельКордельВодоблокирующая нитьНаружная оболочкаСтеклонитиЦентральный силовой элементНазначение
Оптический кабель типа ДОТс предназначен для подвеса на опорах воздушных линий связи, контактной сети и автоблокировки железных дорог, линий электропередач, столбах освещения, энергообъектах, между зданиями и сооружениями; для прокладки в грунт, в кабельной канализации, в трубах (включая метод пневмопрокладки), в блоках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.
Технические характеристики
| Параметр | Значение | |||
| Количество оптических волокон в кабеле | До 48 | До 72 | До 96 | До 144 |
| Растягивающее усилие, кН | 2 | |||
| Диаметр кабеля, мм | 8,4 | 9,0 | 9,9 | 11,3 |
| Вес кабеля, кг/км | 54,7 | 61,9 | 72,5 | 93,6 |
| Радиус изгиба, мм | 126,0 | 135,0 | 148,5 | 169,5 |
| Растягивающее усилие, кН | 4 | |||
| Диаметр кабеля, мм | 11,1 | 11,7 | 12,4 | 12,9 |
| Вес кабеля, кг/км | 96,1 | 104,5 | 114,3 | 123,4 |
| Радиус изгиба, мм | 166,5 | 175,5 | 186,0 | 193,5 |
| Растягивающее усилие, кН | 7 | |||
| Диаметр кабеля, мм | 11,3 | 11,8 | 12,4 | 12,9 |
| Вес кабеля, кг/км | 100,4 | 105,9 | 114,3 | 123,4 |
| Радиус изгиба, мм | 169,5 | 177,0 | 186,0 | 193,5 |
| Растягивающее усилие, кН | 10 | |||
| Диаметр кабеля, мм | 11,7 | 12,2 | 12,6 | 13,2 |
| Вес кабеля, кг/км | 111,0 | 116,1 | 121,2 | 131,6 |
| Радиус изгиба, мм | 175,5 | 183,0 | 189,0 | 198,0 |
| Раздавливающее усилие | 0,3 кН/см | |||
| Рабочая температура | -60°С…+70°С | |||
| Температура монтажа | -30°С…+50°С | |||
| Температура транспортировки и хранения | -60°С…+70°С | |||
| Минимальный радиус изгиба | Не менее 15 диаметров кабеля | |||
| Строительная длина | 4 км | |||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонения от концентричности серцевины, мкм, не более | 0,5 | |
| Диаметр оболочки, мкм | 125+-0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242+-5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ДОТс 48 G.652D 4кН
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня со спирально наложенной водоблокирующей нитью, вокруг которого скручены оптические модули со свободно уложенными волокнами. Сердечник скреплен двумя обмоточными нитями с водоблокирующим свойством. На сердечник спирально накладываются арамидные нити и оболочка из полиэтилена средней плотности.
