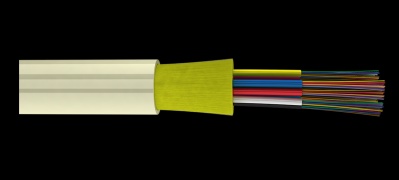

ОболочкаМикромодулиОптическое волокноСиловые элементы (арамидные нити)Назначение
Оптический кабель типа ОМР применяется в качестве распределительного кабеля для прокладки внутри зданий, в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях в исполнении ОМР-В, а также для наружной прокладки по внешним фасадам зданий, для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями в исполнении ОМР-У
Технические характеристики
| Параметр | Значение | |||||||||
| Количество оптических волокон в кабеле | До 8 | До 12 | До 16 | До 24 | До 36 | До 48 | До 64 | До 72 | До 96 | До 144 |
| Растягивающее усилие, Н | 400 | |||||||||
| Диаметр кабеля, мм | 5,5 | 5,8 | 6,2 | 6,7 | 7,4 | 8,0 | 8,8 | 9,0 | 9,9 | 11,5 |
| Вес кабеля, кг/км | 30,6 | 33,4 | 37,2 | 42,9 | 49,1 | 55,7 | 66,6 | 67,8 | 78,8 | 99,1 |
| Радиус изгиба, мм | 55 | 58 | 62 | 67 | 74 | 80 | 88 | 90 | 99 | 115 |
| Растягивающее усилие, Н | 800 | |||||||||
| Диаметр кабеля, мм | 6,0 | 6,2 | 6,6 | 7,1 | 7,7 | 8,3 | 9,1 | 9,3 | 10,1 | 11,6 |
| Вес кабеля, кг/км | 35,5 | 37,9 | 41,4 | 46,7 | 52,5 | 58,9 | 69,5 | 70,7 | 81,5 | 101,5 |
| Радиус изгиба, мм | 60 | 62 | 66 | 71 | 77 | 83 | 91 | 93 | 101 | 116 |
| Раздавливающее усилие, кН/см | 0,1 | |||||||||
| Рабочая температура | -10°С…+50°С | |||||||||
| Температура монтажа | -10°С…+50°С | |||||||||
| Температура транспортировки и хранения | -50°С…+50°С | |||||||||
| Минимальный радиус изгиба | Не менее 10 диаметров кабеля | |||||||||
| Строительная длина | 4 км | |||||||||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонение от концентричности сердцевины, мкм, не более: | 0,5 | |
| Диаметр оболочки, мкм | 125±0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242±5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ОМР-нг(А)-24 G.652D 400 Н
Кабель содержит пучок оптических волокон в буферном покрытии, на который наложен слой упрочняющих арамидных нитей. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением. Оболочка кабеля для внутренней прокладки изготавливается белого цвета. По согласованию с заказчиком цвет оболочки может быть изменен.
