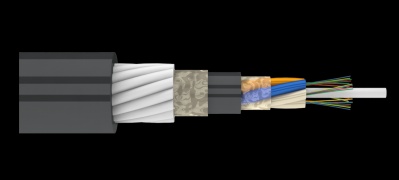

Оптическое волокноБроня из стеклопластиковых прутковНаружная оболочкаГидрофобный гельГидрофобный гельПолиэтиленовая промежуточная оболочкаОптический модульЦентральный силовой элементГидрофобный гельНазначение
Оптический кабель типа ДПД предназначен для прокладки в грунт, включая болота и неглубокие несудоходные реки, в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, для подвески на опорах воздушных линий связи, контактной сети и автоблокировки железных дорог, линий электропередач, столбах освещения, энергообъектах, между зданиями и сооружениям, внутри зданий, а также при повышенных требованиях по устойчивости к внешним электромагнитным воздействиям.
Технические характеристики
| Параметр | Значение | ||||||
| Количество оптических волокон в кабеле | До 16 | До 32 | До 48 | До 64 | До 72 | До 96 | До 144 |
| Растягивающее усилие 7кН | |||||||
| Диаметр кабеля, мм | 12,4 | 12,6 | 13,0 | 13,2 | 14,4 | 14,4 | 17,6 |
| Вес кабеля, кг/км | 136,1 | 139,1 | 147,9 | 151,1 | 179,6 | 179,6 | 292,9 |
| Радиус изгиба, мм | 186 | 189 | 195 | 198 | 216 | 216 | 264 |
| Растягивающее усилие 16кН | |||||||
| Диаметр кабеля, мм | 14,6 | 14,8 | 15,2 | 15,4 | 16,2 | 16,2 | 17,6 |
| Вес кабеля, кг/км | 209,2 | 212,9 | 225,2 | 227,8 | 248,4 | 248,4 | 292,9 |
| Радиус изгиба, мм | 219 | 222 | 228 | 231 | 243 | 243 | 264 |
| Растягивающее усилие 20кН | |||||||
| Диаметр кабеля, мм | 15,6 | 15,8 | 16,2 | 16,4 | 17,0 | 17,0 | 17,6 |
| Вес кабеля, кг/км | 245,4 | 249,3 | 264,5 | 268,6 | 282,1 | 282,1 | 292,9 |
| Радиус изгиба, мм | 234 | 237 | 243 | 246 | 255 | 255 | 264 |
| Раздавливающее усилие | 0,4 кН/см | ||||||
| Рабочая температура | -50°С…+70°С | ||||||
| Температура монтажа | -30°С…+50°С | ||||||
| Температура транспортировки и хранения | -60°С…+70°С | ||||||
| Минимальный радиус изгиба | Не менее 15 диаметров кабеля | ||||||
| Строительная длина | 4 км | ||||||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонения от концентричности серцевины, мкм, не более | 0,5 | |
| Диаметр оболочки, мкм | 125+-0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242+-5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ДПД-48 G.652D 16кН
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. На сердечник накладывается промежуточная оболочка из полиэтилена. На промежуточную оболочку спирально накладывается броня из стеклопластиковых прутков. Свободное пространство между прутками заполнено гидрофобным гелем. На броню накладывается оболочка из полиэтилена высокой плотности.
