Гидрофобный гельБроня из стеклопластиковых прутковГидрофобный гельОптический модульНаружная оболочкаОптическое волокноНазначение
Оптический кабель типа ТОД предназначен для прокладки в грунт, включая болота и неглубокие несудоходные реки, в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, для подвеса на опорах линий связи, контактной сети и автоблокировки железных дорог, линий электропередач, столбах освещения, энергообъектах, между зданиями и сооружениями, внутри зданий, а также при повышенных требованиях по устойчивости к внешним электромагнитным воздействиям.
Технические характеристики
| Параметр | Значение | ||||
| До 6 | До 8 | До 12 | До 16 | До 24 | |
| Растягивающее усилие, кН | 8 | ||||
| Диаметр кабеля, мм | 10,7 | 10,7 | 10,7 | 10,7 | 10,9 |
| Вес кабеля, кг/км | 111,0 | 110,9 | 110,8 | 110,6 | 113,5 |
| Радиус изгиба, мм | 160,5 | 160,5 | 160,5 | 160,5 | 163,5 |
| Растягивающее усилие, кН | 10 | ||||
| Диаметр кабеля, мм | 11,3 | 11,3 | 11,3 | 11,3 | 11,5 |
| Вес кабеля, кг/км | 125,2 | 125,1 | 124,9 | 124,8 | 127,8 |
| Радиус изгиба, мм | 169,5 | 169,5 | 169,5 | 169,5 | 172,5 |
| Растягивающее усилие, кН | 12 | ||||
| Диаметр кабеля, мм | 11,9 | 11,9 | 11,9 | 11,9 | 12,1 |
| Вес кабеля, кг/км | 144,5 | 144,4 | 144,2 | 144,1 | 147,3 |
| Радиус изгиба, мм | 178,5 | 178,5 | 178,5 | 178,5 | 181,5 |
| Раздавливающее усилие, кН/см | 0,7 | ||||
| Рабочая температура | -50°С…+70°С | ||||
| Температура монтажа | -30°С…+50°С | ||||
| Температура транспортировки и хранения | -60°С…+70°С | ||||
| Минимальный радиус изгиба | Не менее 15 диаметров кабеля | ||||
| Строительная длина | 4 км | ||||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонения от концентричности серцевины, мкм, не более | 0,5 | |
| Диаметр оболочки, мкм | 125+-0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242+-5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ТОД-12 G.652D 10Кн

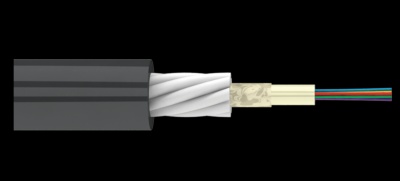

Кабель содержит центральный оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. На центральный оптический модуль спирально накладывается броня из стеклопластиковых прутков. Свободное пространство между прутками заполнено гидрофобным гелем. На броню накладывается оболочка из полиэтилена высокой плотности.
Скачать характеристики оптического кабеля ТОД в формате PDF
Скачать сертификаты и декларации оптического кабеля ТОД в формате PDF
