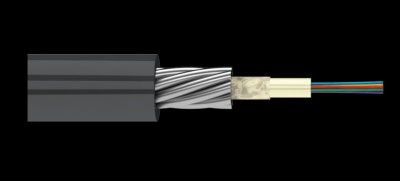

Гидрофобный гельОптический модульБроня из стальной канатной проволокиНаружная оболочкаОптическое волокноГидрофобный гельНазначение
Оптический кабель типа ТОС предназначен для прокладки в грунт, включая болота и неглубокие несудоходные реки, в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, между зданиями и сооружениям, внутри зданий.
Технические характеристики
| Параметр | Значение | |
| Количество оптических волокон в кабеле | До 16 | До 32 |
| Растягивающее усилие, кН | 7 | |
| Диаметр кабеля, мм | 9,5 | 9,7 |
| Вес кабеля, кг/км | 155,8 | 158,4 |
| Радиус изгиба, мм | 142,5 | 145,5 |
| Раздавливающее усилие, кН/см | 0,7 | |
| Рабочая температура | -50°С…+70°С | |
| Температура монтажа | -30°С…+50°С | |
| Температура транспортировки и хранения | -60°С…+70°С | |
| Минимальный радиус изгиба | Не менее 15 диаметров кабеля | |
| Строительная длина | 4 км | |
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонения от концентричности серцевины, мкм, не более | 0,5 | |
| Диаметр оболочки, мкм | 125+-0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242+-5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ТОС-16 G.652D 7кН
Кабель содержит центральный оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. На центральный оптический модуль спирально накладывается броня из стальных проволок. Свободное пространство между проволоками заполнено гидрофобным гелем. На броню накладывается оболочка из полиэтилена высокой плотности.
