канализация ДОЛ

канализация ДОЛ

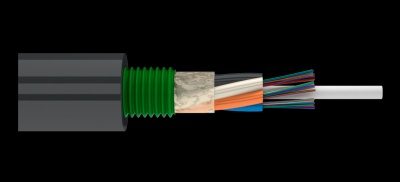

  1. Гидрофобный гель
  2. Оптическое волокно
  3. Оптический модуль
  4. Гидрофобный гель
  5. Наружная оболочка
  6. Броня из стальной ленты
  7. Центральный силовой элемент

Назначение

Оптический кабель типа ДОЛ предназначен для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениям, а также внутри зданий.

Технические характеристики

Параметр Значение
Количество оптических волокон в кабеле До 48 До 72 До 96 До 144
Растягивающее усилие, кН 2,7
Диаметр кабеля, мм 10,6 11,2 11,9 12,8
Вес кабеля, кг/км 121,3 130,7 146,9 168,0
Радиус изгиба, мм 159,0 168,0 178,5 192,0
Раздавливающее усилие, кН/см 0,3
Рабочая температура -50°С…+70°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -60°С…+70°С
Минимальный радиус изгиба Не менее 15 диаметров кабеля
Строительная длина 4 км

Технические характеристики волокна

Марка волокна Corning SMF 28 Ultra Corning SMF28e+BB
Рекомендация МСЭ-Т G.657A1 G.652D G.657A1 G.652D
Отклонения от концентричности серцевины, мкм, не более 0,5
Диаметр оболочки, мкм 125+-0,7
Отклонение от круглости оболочки, %, не более 0,7
Диаметр защитного покрытия, мкм 242+-5
на длине волны 1310 нм 0,32 0,34
на длине волны 1550 нм 0,18 0,20

Пример полного наименования

Оптический кабель ДОЛ-48 G.652D 2,7кН

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. На сердечник накладывается броня из гофрированной стальной ленты и оболочка из полимерной композиции, не распространяющей горение при одиночной прокладке.
