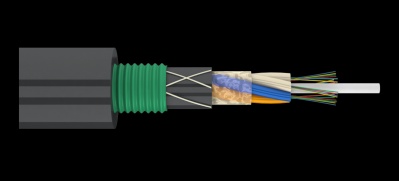

Полиэтиленовая промежуточная оболочкаГидрофобный гельБроня из гофрированной стальной лентыНаружная оболочкаЦентральный силовой элементОптическое волокноОптический модульКордельГидрофобный гельНазначение
Оптический кабель типа ДПЛ предназначен для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениям, а также внутри зданий.
Технические характеристики
| Параметр | Значение | |||||
| Количество оптических волокон в кабеле | До 24 | До 48 | До 64 | До 72 | До 96 | До 144 |
| Растягивающее усилие, кН | 2,7 | |||||
| Диаметр кабеля, мм | 11,6 | 12,4 | 13,7 | 13,0 | 13,7 | 14,6 |
| Вес кабеля, кг/км | 136,8 | 153,1 | 181,7 | 168,6 | 181,6 | 204,1 |
| Радиус изгиба, мм | 174 | 186 | 206 | 195 | 205,5 | 219 |
| Раздавливающее усилие, кН/см | 0,3 | |||||
| Рабочая температура | -50°С…+70°С | |||||
| Температура монтажа | -30°С…+50°С | |||||
| Температура транспортировки и хранения | -60°С…+70°С | |||||
| Минимальный радиус изгиба | Не менее 15 диаметров кабеля | |||||
| Строительная длина | 4 км | |||||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонения от концентричности серцевины, мкм, не более | 0,5 | |
| Диаметр оболочки, мкм | 125+-0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242+-5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ДПЛ-48 G.652D 2,7кН
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. На сердечник накладывается промежуточная оболочка из полиэтилена средней плотности. На промежуточную оболочку продольно накладывается броня из гофрированной стальной ленты. Между промежуточной оболочкой и броней проложены водоблокирующие нити. На броню накладывается оболочка из полиэтилена средней плотности.
