дроп-бабочка, подвес ОКДБ-2Д-М

дроп-бабочка, подвес ОКДБ-2Д-М

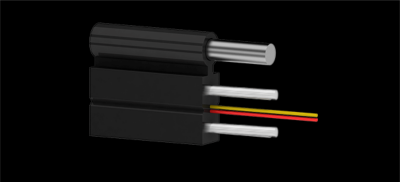

  1. Оболочка из полимерной композиции
  2. Оптическое волокно
  3. Силовые элементы (стеклопластиковые прутки)
  4. Подвесной элемент (стальная проволока)

Назначение

Оптический кабель типа ОКДБ-2Д-М применяется в качестве распределительного кабеля для подвеса на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, а также для прокладки внутри зданий, в кабельных каналах, трубах, для наружной прокладки по внешним фасадам зданий.

Технические характеристики

Параметр Значение
Растягивающее усилие, кН 1,3
Количество оптических волокон в кабеле До 4 До 8
Габариты кабеля, мм 2,0 х 5,2  2,1 х 5,6
Вес кабеля, кг/км 20,3 21,7
Раздавливающее усилие, Н/см 250
Рабочая температура -50°С…+70°С
Температура монтажа -10°С…+50°С
Температура транспортировки и хранения -50°С…+70°С
Минимальный радиус изгиба Не менее 10 диаметров кабеля
Строительная длина 2 км

Технические характеристики волокна

Марка волокна Corning SMF 28 Ultra Corning SMF28e+BB
Рекомендация МСЭ-Т G.657A1 G.652D G.657A1 G.652D
Отклонение от концентричности сердцевины, мкм, не более: 0,5
Диаметр оболочки, мкм 125±0,7
Отклонение от круглости оболочки, %, не более 0,7
Диаметр защитного покрытия, мкм 242±5
на длине волны 1310 нм 0,32 0,34
на длине волны 1550 нм 0,18 0,20

Пример полного наименования

Оптический кабель ОКДБ-2Д-М-08 G.657 А1 1,3кН

Оптический распределительный кабель для подвеса содержит волокна стандарта G.657 А1 c максимально допустимым растягивающим усилием 1,3кН.
