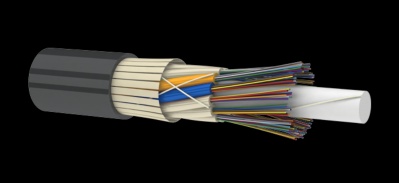

Водоблокирующая нитьОптический модульОптическое волокноНаружная оболочка из полиэтиленаЦентральный силовой элементСиловые элементы (стеклонити)Назначение
Оптический кабель типа ОКУ применяется для прокладки внутри зданий, в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях, а также для наружной прокладки по внешним фасадам зданий, для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями.
Технические характеристики
| Параметр | ||||||
| Количество оптических волокон в кабеле | 4-24 | 32-48 | 64 | 72 | 96 | 144 |
| Растягивающее усилие, кН | 1,5 | |||||
| Диаметр кабеля, мм | 9,0 | 9,5 | 10,7 | 9,8 | 11,1 | 13,9 |
| Вес кабеля, кг/км | 62,3 | 67,7 | 83,9 | 70,9 | 88,3 | 136,8 |
| Растягивающее усилие, кН | 2 | |||||
| Диаметр кабеля, мм | 9,0 | 9,5 | 10,8 | 9,8 | 11,2 | 14,0 |
| Вес кабеля, кг/км | 64,0 | 69,3 | 87,0 | 72,5 | 91,3 | 138,2 |
| Растягивающее усилие, кН | 2,7 | |||||
| Диаметр кабеля, мм | 9,2 | 9,8 | 10,9 | 10,0 | 11,4 | 14,1 |
| Вес кабеля, кг/км | 67,3 | 74,1 | 88,5 | 75,7 | 94,3 | 141,0 |
| Раздавливающее усилие, кН/см | 0,3 | |||||
| Рабочая температура | -60°С…+70°С | |||||
| Температура монтажа | -30°С…+50°С | |||||
| Температура транспортировки и хранения | -60°С…+70°С | |||||
| Минимальный радиус изгиба | Не менее 15 диаметров кабеля | |||||
| Строительная длина | 4 км | |||||
Технические характеристики волокна
| Марка волокна | Corning SMF 28 Ultra | Corning SMF28e+BB |
| Рекомендация МСЭ-Т | G.657A1 G.652D | G.657A1 G.652D |
| Отклонение от концентричности сердцевины, мкм, не более: | 0,5 | |
| Диаметр оболочки, мкм | 125±0,7 | |
| Отклонение от круглости оболочки, %, не более | 0,7 | |
| Диаметр защитного покрытия, мкм | 242±5 | |
| на длине волны 1310 нм | 0,32 | 0,34 |
| на длине волны 1550 нм | 0,18 | 0,20 |
Пример полного наименования
Оптический кабель ОКУ-48 G.652D 2,7кН
Оптический кабель универсальный содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенным волокном стандарта G.652D c максимально допустимым растягивающим усилием 2,7кН.
Скачать характеристики оптического кабеля ОКУ в формате PDF
Скачать сертификаты и декларации оптического кабеля ОКУ в формате PDF
