CABLEJET™

CABLEJET™

Назначение

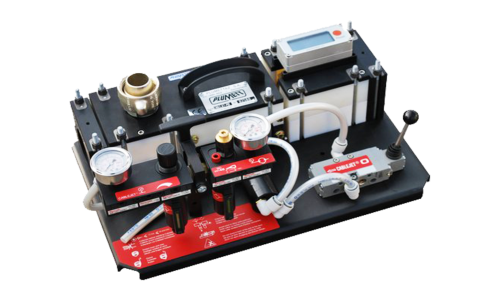

Задувочная машина CableJet™ – предназначена для задувки кабеля в трубы двумя способами: воздушным и водным.

Данная модель рассчитана на задувку телекоммуникационных кабелей (оптических, коаксиальных и медных многопарных) диаметром от 9 до 18 мм в предварительно проложенные трубы наружным диаметром от 20 до 63 мм.

В комплекте с компактной, легкой и простой в использовании машиной CableJet™ поставляются все необходимые инструменты для обслуживания и эксплуатации.

Как и все устройства серии Jetting данная машина оборудована счетчиком длины и скорости для наилучшего контроля процесса задувки.

Технические характеристики

Параметр

Значение

Наименование

CableJet™

Производитель

Тип

P01

Допустимый диаметр задуваемого кабеля, мм*

9-18

Допустимый диаметр трубы, мм

20-63

Привод

Пневматический

Максимальный расход воздуха, м3/мин

0,5 (при 4 бар)

0,8 (при 6 бар)

Сила давления, Н

0-300

Линейная нагрузка на кабель, H/см

0-100

Максимальная скорость задувки, м/мин

100

Максимальное давление воздуха, бар

8-12

Максимальное давление воды, бар

25

Габаритные размеры, ДхШхВ (мм)

520x320x230

Габаритные размеры в упаковке, ДхШхВ (мм)

600x400x340

Габаритные размеры кейса с аксессуарами и инструментами, кг

600x400x250

Вес оборудования, кг

21,0

Общий вес с аксессуарами и упаковочным кейсом, кг

47,0

Рабочая температура**

-10°С…+60°С

*зависит от технических характеристик кабеля

**при повышении температуры окружающей среды выше +25°С рекомендуется использовать Охладитель (Air after cooler)

В комплект входит:

  1. Коробка с аксессуарами;
  2. Набор инструментов;
  3. Счетчик длины и скорости;
  4. Воздушный шланг 1 ½ “ (10 метров) и запорный клапан для подключения к компрессору;
  5. Руководство по эксплуатации и обслуживанию.

Рекомендуется дополнительно приобрести*:

  1. Комплект воздуховодов, внешний диаметр: 32, 40 и 50 мм;
  2. Комплект кабельных вставок на: 9-11 мм, 11-12,5 мм, 12,5-14 мм, 14-15,5 мм, 15,5-18 мм;
  3. Комплект уплотнителей.

*При заказе машинки в состав оборудования входит 1 комплект воздуховода и кабельной вставки, уплотнителей, диаметр которых предварительно согласовывается с заказчиком. Остальные диметры рекомендуется приобрести дополнительно.

Основные аксессуары

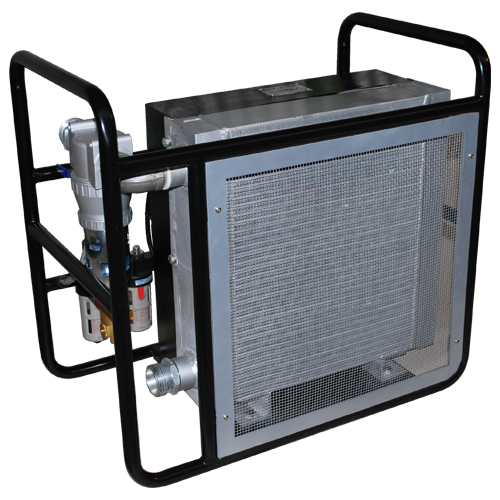

Охладитель воздуха

для повышения характеристик задувки при температуре окружающей среды свыше 20°С

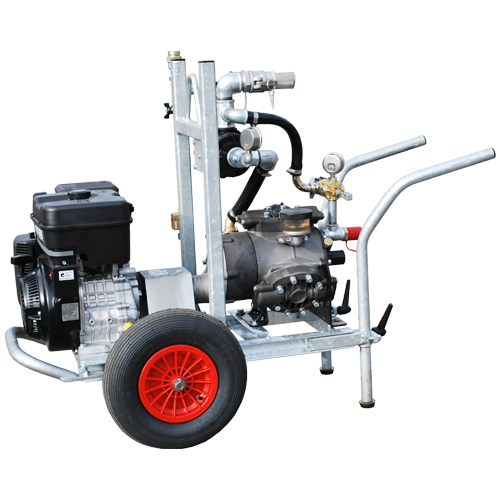

Hydrocab - 080

устройство для прокладки кабеля с использованием воды, 80л/мин

Lubricator18

для непрерывной смазки кабелей

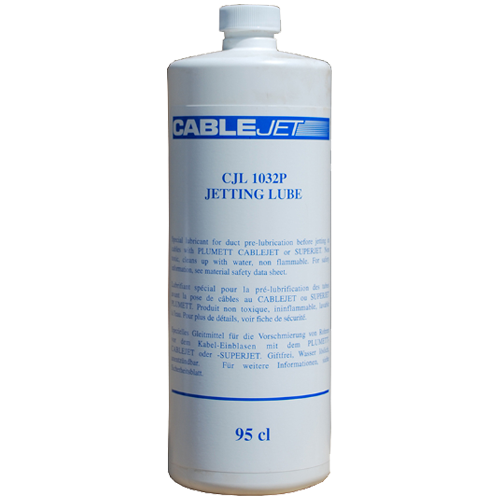

Jetting Lube

смазочный материал для улучшения характеристик задувки

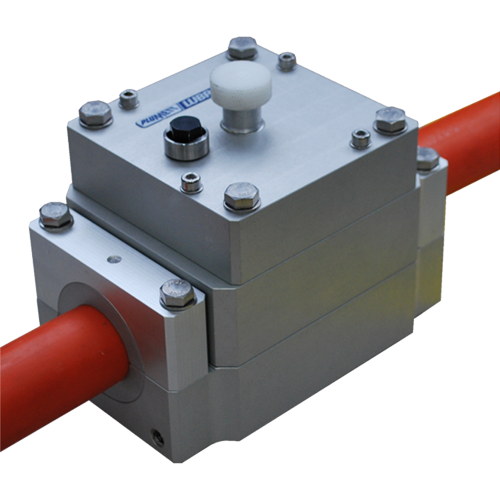

Y-CONNECTOR

для задувки второго кабеля в заполненную трубу

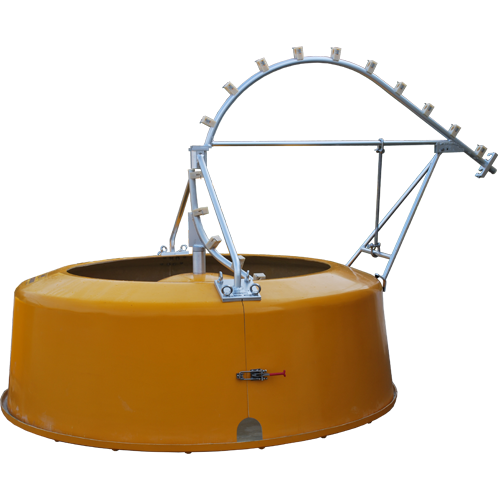

Figaro

промежуточная система хранения кабеля,

во избежание укладки «восьмёркой̆»

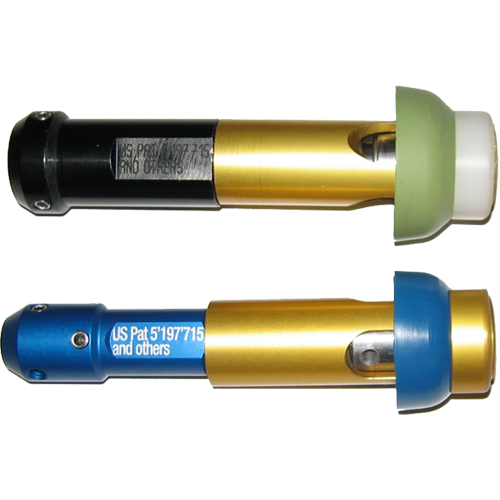

Sonic head

для монтажа кабеля с низкой жесткостью

Скачать характеристики CABLEJET™ – оборудования для задувки кабеля в формате PDF
