INTELLI-MICROJET™

INTELLI-MICROJET™

Назначение

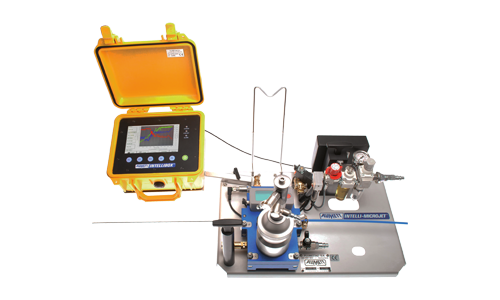

Интеллектуальная задувочная машина Intelli-MicroJetTM – предназначена для задувки телекоммуникационных микрокабелей (оптических, коаксиальных и медных многопарных) диаметром от 1 до 8 мм в предварительно проложенные микротрубки наружным диаметром от 3 до 16 мм, а также для обеспечения наибольшей эффективности процесса и записи параметров задувки с последующим формированием отчета.

Интеллектуальное устройство IntelliboxTM ведет запись параметров задувки и после окончания процесса формирует отчет, который можно экспортировать в формате PDF через Wi-Fi, Bluetooth или карту памяти. IntelliboxTM оснащен большим сенсорным экраном, что облегчает его использование в любых условиях.

В комплекте с машинкой MicroJetTM поставляются все необходимые инструменты для обслуживания и эксплуатации.

IntelliboxTM не входит в комплект поставки, доступен к заказу отдельно.

Технические характеристики

Параметр

Значение

Наименование

Intelli-MicroJet™

Производитель

Тип

I-PRM-196

I-PR-196

Допустимый диаметр задуваемого кабеля, мм*

1,0-8,0

3,5-8,0

Допустимый диаметр трубы, мм

3,0-16

7,0-16

Привод

Пневматический

Максимальный расход воздуха, м3/мин

0,2 (при 6 бар)

Сила давления, Н

0-150

Линейная нагрузка на кабель, Н/см

15-180

Максимальная скорость задувки, м/мин

120

Максимальное воздушное давление, бар

16

IntelliboxTM, размер дисплея,”

7

IntelliboxTM, время автономной работы, час

8

IntelliboxTM, степень защиты, IP

65

Габаритные размеры Intelli-MicroJetTM, ДхШхВ (мм)

518x348x359

518x348x279

Габаритные размеры IntelliboxTM, ДхШхВ (мм)

270x248x182

270x248x182

Габаритные размеры Intelli-MicroJetTM в упаковке, ДхШхВ (мм)

620x420x410

620x420x410

Габаритные размеры IntelliboxTM в упаковке, ДхШхВ (мм)

620x420x280

620x420x280

Вес оборудования Intelli-MicroJetTM и IntelliboxTM, кг

16,8

15,7

Общий вес с аксессуарами и упаковочным кейсом, кг

41,9

40,8

Рабочая температура

-10°C / +40°C

*зависит от технических характеристик кабеля

В комплект Intelli-MicroJetTMвходит:

  1. Аксессуары для подключения IntelliboxTM;
  2. Коробка с аксессуарами;
  3. Набор инструментов;
  4. Счетчик длины и скорости;
  5. Платформа;
  6. 4 встроенных датчика, для считывания температуры окружающей среды, температуры сжатого воздуха, уровня влажности, атмосферного давления;
  7. Воздушный шланг 1'' с быстроразъемной муфтой для подключения к компрессору;
  8. Металлическое зубчатое колесо;
  9. Алюминиевое прижимное колесо;
  10. Зажим для воздуховодов;
  11. Руководство по эксплуатации и обслуживанию.

Рекомендуется дополнительно приобрести*:

  1. IntelliboxTM;
  2. Комплект воздуховодов;
  3. Комплект кабельных вставок;
  4. Комплект уплотнителей;
  5. Стальную шину.

*При заказе машинки в состав оборудования входит 1 комплект воздуховода и кабельной вставки, уплотнителей, диаметр которых предварительно согласовывается с заказчиком. Остальные диметры рекомендуется приобрести дополнительно.

Основные аксессуары

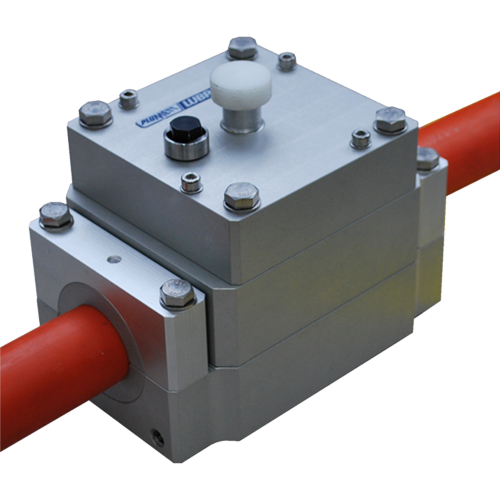

Lubricator L9

для непрерывной смазки кабелей в процессе задувки

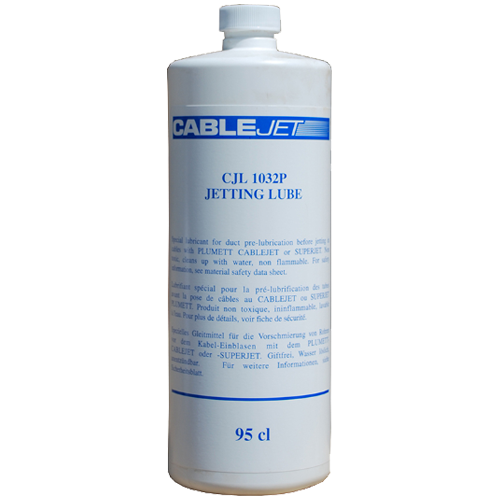

Micro Jetting Lube

смазочный материал для улучшения характеристик задувки

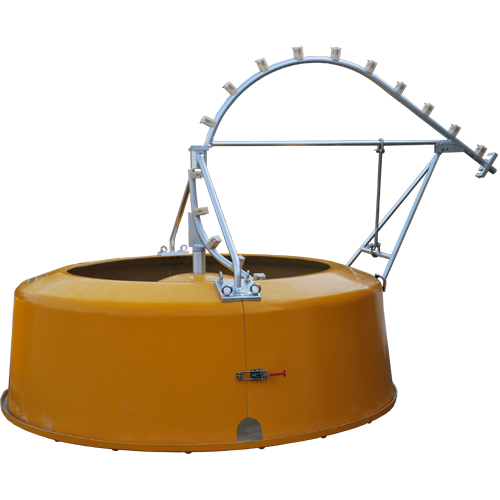

Figarino

промежуточная система хранения кабеля,во избежание укладки «восьмёркой̆»

Скачать характеристики Intelli-MicroJet™ – оборудования для задувки кабеля в формате PDF
