SUPERJET™

Назначение

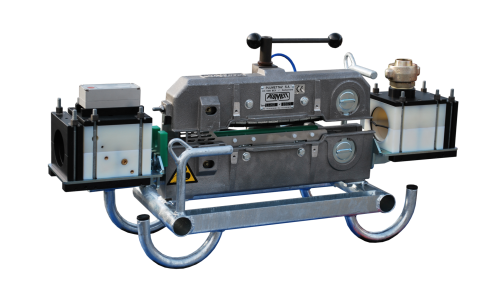

Задувочная машина SuperJet™ – предназначена для задувки кабеля в трубы двумя способами: воздушным и водным.

Данная модель рассчитана на задувку телекоммуникационных кабелей (оптических, коаксиальных и медных многопарных) диаметром от 9 до 22 мм (пневматический привод), от 9 до 32 мм (гидравлический привод), а также одной или нескольких микротрубок в предварительно проложенные трубы наружным диаметром от 20 до 63 мм. Зажимная система обеспечивает отличное сцепление кабеля без повреждений и компенсирует погрешности в диаметре кабеля.

В комплекте с простой в использовании задувочной машинкой SuperJet™ поставляются все необходимые инструменты для обслуживания и эксплуатации.

Как и все устройства серии Jetting данная машина оборудована счетчиком длины и скорости для наилучшего контроля процесса задувки.

Доступны модели с пневматическим и гидравлическим приводом.

Технические характеристики

Параметр	Значение
Наименование	SuperJet™
Тип	P01	Н01
Производитель
Допустимый диаметр задуваемого кабеля, мм*	9-22	9-32
Допустимый диаметр трубы, мм	20-63
Привод	Пневматический	Гидравлический
Максимальный расход воздуха, м³/мин	1 (при 4 бар)	-
Сила давления, Н	0-600	0-700
Линейная нагрузка на кабель, H/см	0-94
Максимальная скорость задувки, м/мин	60
Гидравлический привод, тип двигателя	-	Honda Gasoline GX 200
Гидравлический привод, двигатель, макс.мощность	-	4,1
Гидравлический привод, двигатель, макс.скорость об/мин	-	3600
Гидравлический привод, насос, производительность, л/мин	-	70
Максимальное давление воздуха, бар	12
Максимальное давление воды, бар	25
Габаритные размеры, ДхШхВ (мм)	915x260x410	900x345x350
Габаритные размеры с учетом кейса, ДхШхВ (мм)	990x400x440	990x400x440
Габаритные размеры с кейса с инструментами в упаковке, ДхШхВ (мм)	600x400x250	600x400х250
Вес оборудования, кг	35,0	37,0
Общий вес, кг	67,0	152,0
Рабочая температура	-40°С…+60°С

*зависит от технических характеристик кабеля

В комплект входит:

Коробка с аксессуарами;
Набор инструментов;
Счетчиком длины и скорости
Воздушный шланг 1 ½ “ (10 метров) и запорный клапан для подключения к компрессору;
Гидравлический двигатель (только для Н01);
Комплект гидравлических шлангов (только для Н01);
Руководство по эксплуатации и обслуживанию.

Рекомендуется дополнительно приобрести*:

Комплект воздуховодов, внешний диаметр: 32, 40 и 50 мм;
Комплект кабельных вставок на: 15.5-18, 17.5-22, 22-24 и 24-28 мм;
Комплект уплотнителей.

*При заказе машинки в состав оборудования входит 1 комплект воздуховода и кабельной вставки, уплотнителей, диаметр которых предварительно согласовывается с заказчиком. Остальные диметры рекомендуется приобрести дополнительно.

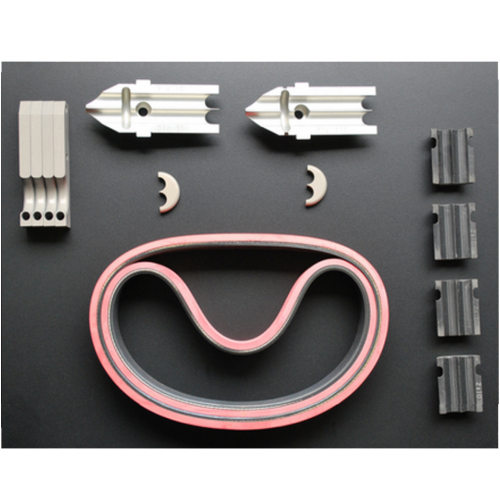

Основные аксессуары
