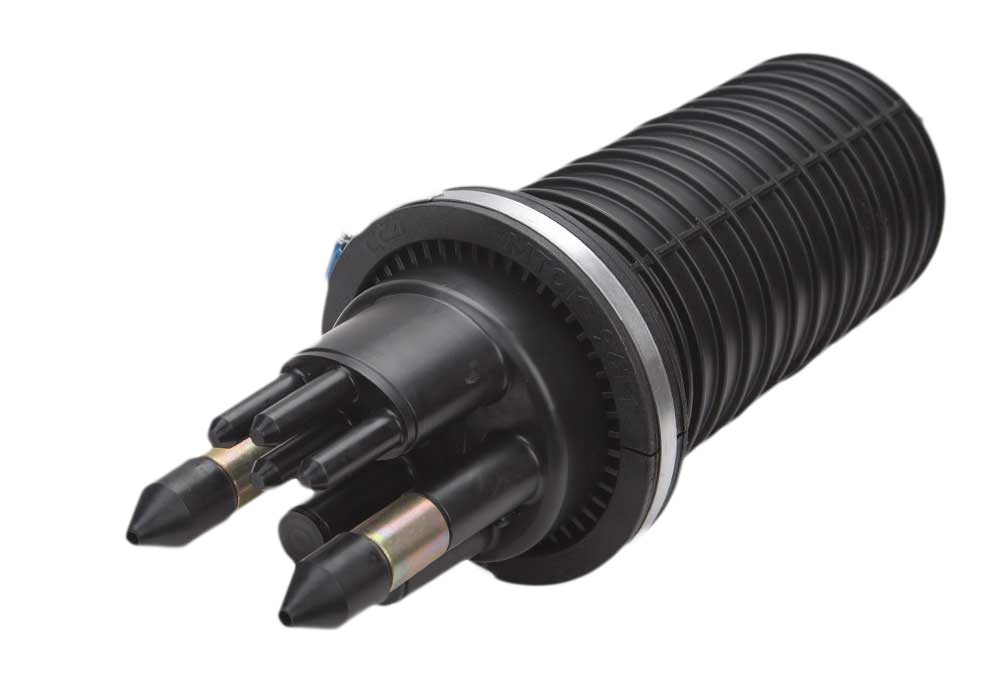

Муфта оптическая МТОК-В2

Муфта оптическая МТОК-В2

Назначение

Тупиковая транзитная муфта МТОК-В2 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:

  • надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
  • защита от скручивания бронированных ОК в процессе эксплуатации,
  • наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
  • возможность изолирования или соединения брони всех ОК непосредственно в муфте,
  • обеспечение продольной герметизации вводимых ОК,
  • возможность вывода от брони каждого ОК провода заземления (КИП).

Характеристики

Производитель

Максимальное количество сварных соединений

216

Кол-во вводов:

- круглый, до 16 мм

- овальный, до 10 мм/до 25 мм/транзит

4

4/2/1

Максимальное количество кассет

6

Герметизация корпуса

Хомут

Герметизация вводов

Спец вводы

Температура эксплуатации, ºС

- 60…+70

Скачать характеристики муфты оптической МТОК-В2 в формате PDF
